Messen

Jalousie

Messanleitung
Innenjalousien

Eine lange und störungsfreie Funktion des Rollladens hängt nicht nur von seiner hochwertigen Verarbeitung, sondern auch von seiner korrekten Montage und Montage ab. Damit die Blende perfekt passt, muss die gewählte Stelle richtig und sorgfältig dimensioniert sein.
Es ist unbedingt erforderlich, die folgenden Hilfezeichnungen zu befolgen.

Einbau zwischen Glasleisten
  • A - BREITEDies ist die Breite des "Lichts" der Verglasung.
  • B - HÖHEDies ist die Höhe des "Lichts" des Glases.
  • I - Fensterrahmen
  • II - Glasleiste
  • III - Glas
Montage auf Glasleisten
  • A - BREITEEs ist die Breite des Glases mit Glasleisten.
  • B - HÖHEEs ist die Höhe des Glases mit Glasleisten.
  • I - Fensterrahmen
  • II - Glasleiste
  • III - Glas
Einbau in die Fensternische
  • A - BREITE FENSTERNISCHE Wenn die Breite der Kavität nicht an allen Stellen gleich ist, muss sie die kleinste Abmessung der Kavität annehmen.5 mm ist ein Abstand, der sich von der Breite der Fensteraussparung unterscheiden solltezur einfachen Installation von Jalousien.
  • B - HÖHE FENSTERNISCHE Wenn die Höhe der Kavität nicht an allen Punkten gleich ist, sollte sie die kleinste Abmessung der Kavität einnehmen.5mm ist ein Abstand, der von der Höhe der Fensteraussparung getrennt werden solltezur einfachen Installation von Jalousien.

* Der Lamellenmechanismus der Lamellen ist ca. 2 cm hoch (wenn Sie Lamellen mit Lamellen von 50 mm gewählt haben, ist der obere Mechanismus 5 cm hoch).

* Denken Sie daran, dass sich beim Aufrollen des Rollos die Höhe des Mechanismus um die Dicke des Lamellenpakets erhöht, was in einigen Fällen das Öffnen des Fensters beeinträchtigen kann.

* Die Höhen der Pakete in den Lamellen sind in den Beschreibungen der Jalousien enthalten.

Wandmontage
  • A - BREITE Fensterläden
  • B - HÖHE Fensterläden
  • C - BREITE DER FENSTERNISCHE
  • D - HÖHE DER FENSTERNISCHE

Verwenden Sie diese Option, wenn Sie Jalousien an der Wand installieren möchten. Wir empfehlen, dass der Rollladen ca. 8-10 cm breiter und 8-10 cm höher als die Fensternische ist, damit kein Tageslicht einfällt.

* Der Lamellenmechanismus der Lamellen ist ca. 2 cm hoch (wenn Sie Lamellen mit Lamellen von 50 mm gewählt haben, ist der obere Mechanismus 5 cm hoch).

Nicht-invasive Montage am Fensterflügel
  • A - BREITE Es ist die Breite des Glases zusammen mit den Glasleisten.
  • B - HÖHE Dies ist die Höhe des Fensterflügels
  • I - Fensterrahmen
  • II - Glasleiste
  • III - Glas

* Alle Maße sind in Millimeter angegeben

Raffrollos

Messanweisungen
Raffrollos

Der lange und störungsfreie Betrieb der Fensteröffnung hängt nicht nur von der hohen Ausführungsqualität ab, sondern auch von der richtigen Montage und Montage. Damit die Öffnung perfekt passt, muss die ausgewählte Stelle korrekt und sorgfältig dimensioniert sein.
Die folgende Zeichnung im Hilfsmittel ist unbedingt zu beachten.

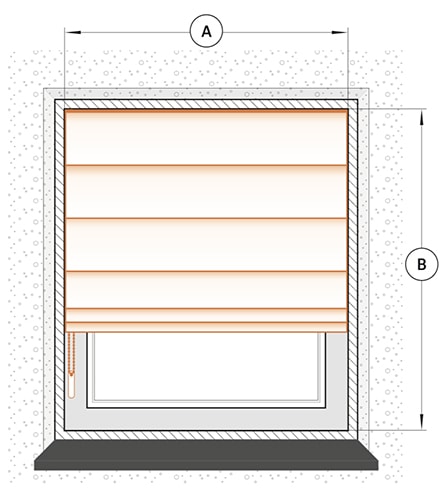

Montage im Inneren des Fensters
  • A - BREITE Dies ist die Breite des Fensters. Sie sollten das Innere des Fensters an mindestens zwei, vorzugsweise an drei Stellen messen und die kleinste Abmessung angeben.
  • B - HÖHE Dies ist die Höhe des Fensterinneren.

* Bitte verkleinern Sie nicht die Fensterbox und geben Sie die tatsächliche Größe an. Unser Team reduziert diesen Wert, damit die Jalousien richtig im Fensterraum arbeiten können. Normalerweise ist er 1 cm breit und 1 cm hoch.

Montage am Fensterrahmen
  • A - BREITE Dies ist die Breite der gesamten Jalousien. Sie müssen es nach eigenem Ermessen anpassen. Dies kann die Breite des Glases oder der gesamte Fensterrahmen sein. Es ist jedoch zu beachten, dass der Behang beispielsweise den Fenstergriff nicht stört.
  • B - HÖHE Dies ist die Höhe der gesamten Jalousien.

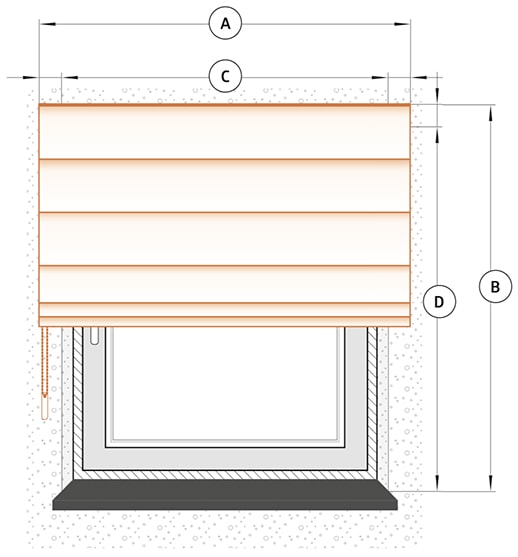

Montage an der Wand
  • A - BREITER ROLLO Dies ist die Breite der gesamten Jalousien. Stellen Sie sicher, dass die Jalousie breiter ist als die Fensterbank. Min. 5-8 cm, so dass nach dem Verlassen ein Rücklauf erfolgen würde.
  • B - HOCHROLLO Dies ist die Höhe der gesamten Jalousien. Im aufgerollten Zustand erreicht der Raffstore je nach Länge eine Höhe von 22 bis 35 cm.
  • C - FENSTER WIND WEIT
  • D - HOCH WICKELN HOCH

* Alle Maße sind in Millimeter angegeben
* Nach dem Rollen erreicht die Jalousie eine Höhe von 22 bis 35 cm, abhängig von der Länge der Jalousie.

Vertikale Jalousien Verticale

MessanweisungenVertikaljalousien (vertikal)

Der lange und störungsfreie Betrieb der Fensteröffnung hängt nicht nur von der hohen Ausführungsqualität ab, sondern auch von der richtigen Montage und Montage. Damit die Öffnung perfekt passt, muss die ausgewählte Stelle korrekt und sorgfältig dimensioniert sein.
Die folgende Zeichnung im Hilfsmittel ist unbedingt zu beachten.

Eingeschraubte Fensterbox
  • A - BREITE DER FENSTERNISCHE Wenn die Breite des Innenraums nicht an allen Punkten gleich ist, sollte die kleinste Abmessung des Innenraums genommen werden. 5 mm ist der Abstand von jemandem, der von der Breite des Fensters entfernt werden muss, um die Installation der Jalousie zu ermöglichen.
  • B - HÖHE DER FENSTERNISCHE Wenn die Höhe des Innenraums nicht an allen Punkten gleich ist, sollte die kleinste Abmessung des Innenraums genommen werden. 5 mm ist der Abstand von jemandem, der von der Höhe des Fensters entfernt werden sollte, um die Installation der Jalousie zu ermöglichen.
Verschraubte Wand oder Decke
  • A - DIE GROSSE FREIHEIT ALUZUSIENS
  • B - HOCHGESCHWINDIGKEITSROLLE
  • C - BREITE DER FENSTERNISCHE 100 mm ist der empfohlene Abstand einer Person zur Breite des Fensters, um Überläufe zu vermeiden.
  • D - HÖHE DER FENSTERNISCHE 100 mm ist der empfohlene Abstand einer Person zur Höhe des Fensters.

* Alle Maße sind in Millimeter angegeben

Falten (Plissees)

MessanleitungPlissees (Plissees)

Eine lange und störungsfreie Funktion des Rollladens hängt nicht nur von seiner hochwertigen Verarbeitung, sondern auch von seiner korrekten Montage und Montage ab. Damit die Blende perfekt passt, muss die gewählte Stelle richtig und sorgfältig dimensioniert sein.
Es ist unbedingt erforderlich, die folgenden Hilfezeichnungen zu befolgen.

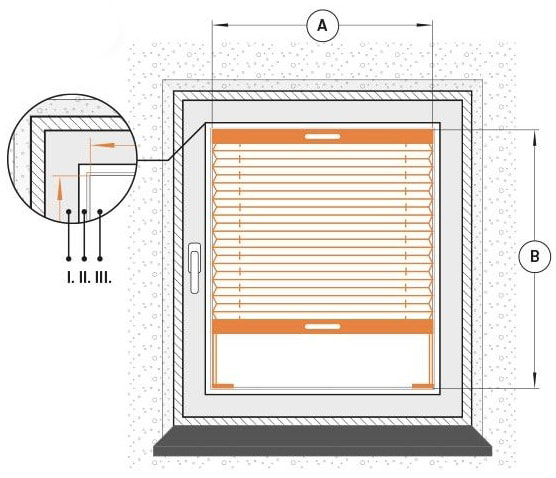

Montagefalten zwischen Glasleisten
plis apomiarowanie.jpg (128 KB)
  • A - BREITE Dies ist die Breite des "Lichts" der Verglasung.
  • B - HÖHE Dies ist die Höhe des "Lichts" des Glases.
  • I - Fensterrahmen
  • II - Glasleiste
  • III - Glas

* Die Falte wirkt im Licht des Glases im Raum zwischen den Glasleisten. (Beim Maßnehmen das Maß des Glases OHNE DICHTUNGEN messen) nehmen Sie nur das Maß des Glases! es ermöglicht der Falte, richtig und frei zu arbeiten.

Nicht-invasive Montagefalten am Fensterflügel
  • A - BREITEEs ist die Breite des Glases zusammen mit den Glasleisten.
  • B - HÖHEDies ist die Höhe des Fensterflügels.
  • I - Fensterrahmen
  • II - Glasleiste
  • III - Glas
Die Falten werden am Dachfenster montiert
Dachfenster - Blick
Dachfenster - Blick aus der Bucht
  • A - BREITE Es ist die Breite von Kante zu Kante einer Glasleiste.
  • B - HÖHE Es ist die Höhe von Kante zu Kante der Glasleiste.
  • I - Fensterrahmen
  • II - Glas

* Alle Maße sind in Millimeter angegeben

MINI Rollo

MessanweisungenMINI Rollo

Der lange und störungsfreie Betrieb der Fensteröffnung hängt nicht nur von der hohen Ausführungsqualität ab, sondern auch von der korrekten Passung und Montage. Damit die Öffnung perfekt passt, muss die ausgewählte Stelle korrekt und sorgfältig dimensioniert sein.
Die folgende Zeichnung im Hilfsmittel ist unbedingt zu beachten.

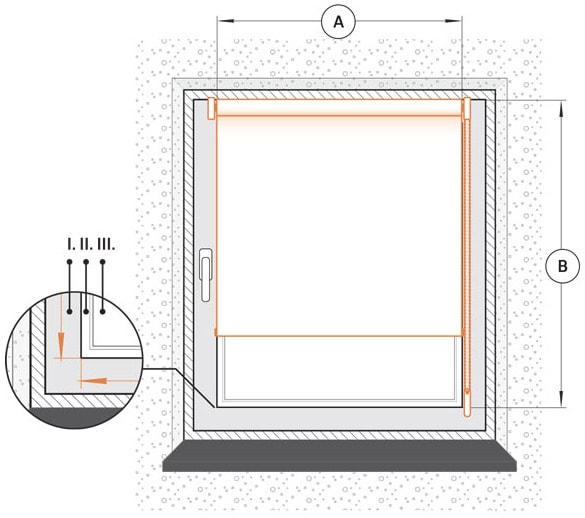

Kostenloser MINI
  • A - BREITE Dies ist die Breite des Glases zusammen mit Glasperlen. Die Messung erfolgt an den Verbindungspunkten der Glasleiste mit dem Fensterrahmen.Die Breite A ist die Breite des Stoffes.
  • B - HÖHE Dies ist die Höhe von der anderen Kante des Fensterrahmens bis zu der Stelle, an der die Glasleiste mit dem Fensterrahmen verbunden ist.
  • Ich - Fensterrahmen
  • II - Glasperle
  • III - Glas

* Alle Maße sind in Millimeter angegeben

Rollladen MGS, MGII, MAXI

MessanweisungenRollladen MGS, MGII, MAXI

Der lange und störungsfreie Betrieb der Fensteröffnung hängt nicht nur von der hohen Ausführungsqualität ab, sondern auch von der korrekten Passung und Montage. Damit die Öffnung perfekt passt, muss die ausgewählte Stelle korrekt und sorgfältig dimensioniert sein.
Die folgende Zeichnung im Hilfsmittel ist unbedingt zu beachten.

Eingeschraubte Fensterbox
  • A - BREITE DER FENSTERNISCHE Ist die Aussparungsbreite nicht an allen Stellen gleich, ist das kleinste Aussparungsmaß zu nehmen. 5mm ist der Abstand, der von der Breite der Fensternische abgezogen werden sollte, um den Rollladen problemlos montieren zu können.
  • B - HÖHE DER FENSTERNISCHE Ist die Höhe der Aussparung nicht an allen Stellen gleich, ist das kleinste Aussparungsmaß zu nehmen. 5 mm ist der Abstand, der von der Höhe der Fensternische abgezogen werden sollte, um den Rollladen problemlos montieren zu können.

Verwenden Sie diese Option, wenn Sie eine Rolle im Inneren des Fensters installieren möchten. Messen Sie die Innenseite des Fensters wie auf dem Bild gezeigt. Die Breite A ist die Breite zusammen mit dem Mechanismus.

Unser Team wird diesen Wert reduzieren, damit das Rollo richtig im Fensterraum arbeiten kann. Normalerweise ist er 1 cm breit und 1 cm hoch.

* Ein anderer Blindmechanismus benötigt ca. 8 cm Höhe

* Denken Sie daran, dass in einigen Fällen ein separater Mechanismus das Öffnen des Fensters beeinträchtigen kann.

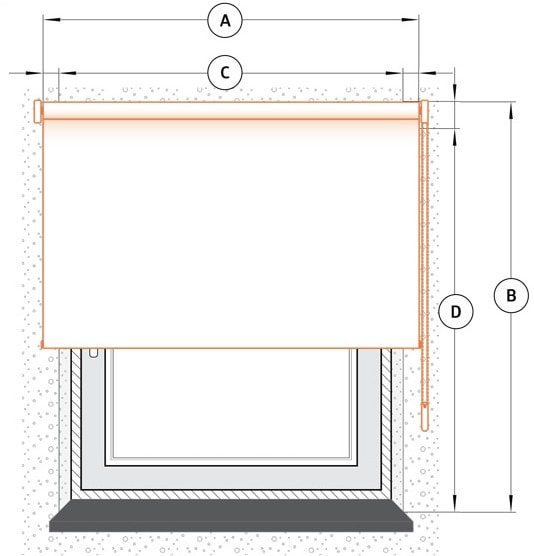

Verschraubte Wand oder Decke
  • A - BREITES FARBBANDGEWEBE
  • B - HOCHGESCHWINDIGKEITSROLLE
  • C - BREITE DER FENSTERNISCHE
  • D - HÖHE DER FENSTERNISCHE

Verwenden Sie diese Option, wenn Sie eine Brieftasche an der Wand installieren möchten. Wir schlagen vor, dass die Jalousie ca. 8-10 cm breiter und 8-10 cm freier vom Fenster ist, so dass es keine Transposition gibt.

* Ein separater Jalousie-Mechanismus benötigt ca. 8 cm Höhe

* Alle Maße sind in Millimeter angegeben

MICRO Roller

MessanweisungenMICRO Roller

Der lange und störungsfreie Betrieb der Fensteröffnung hängt nicht nur von der hohen Ausführungsqualität ab, sondern auch von der korrekten Passung und Montage. Damit die Öffnung perfekt passt, muss die ausgewählte Stelle korrekt und sorgfältig dimensioniert sein.
Die folgende Zeichnung im Hilfsmittel ist unbedingt zu beachten.

Eingeschraubte Fensterbox

Wenn Sie atypische Glasperlen haben, z. B. "abgerundet", geben Sie diese bitte bei der Bestellung im Feld "Modell" an! Wir bereiten für den Herrn spezielle Streifen vor, die jemanden führen, der perfekt an der abgerundeten Oberfläche von Glasperlen haftet. (Siehe die Abbildung unten)

Das Verglasungsprofil
CLASSIC
Das Verglasungsprofil
GERUNDET
  • A - BREITE Es ist die Breite der Glasscheibe mit Glasleisten. (Die Messung wird an den Verbindungspunkten der Glasleiste mit dem Fensterrahmen durchgeführt).
  • B - HÖHE Es ist die Höhe der Scheibe zusammen mit Glasleisten. (Die Messung wird an den Verbindungspunkten der Glasleiste mit dem Fensterrahmen durchgeführt).
  • C - ZUSÄTZLICHE DIMENSION DES GLASFENSTERS

    * MICRO Roller arbeitet im Licht des Glases im Raum zwischen den Glasleisten. (Bitte geben Sie bei der Bemaßung das dritte Hilfsmaß an, das die Breite der Glasscheibe ist. Bitte messen Sie die Größe des Glases OHNE SIEGEL.) Wir nehmen nur die Bemaßung GLAS! Dadurch kann der Behang richtig und frei arbeiten. Die Hilfsabmessung stellen wir in einem zusätzlichen Feld unter den Abmessungen zur Verfügung.

  • Ich - Fensterrahmen
  • II - Glasperle
  • III - Glas

* Alle Maße sind in Millimeter angegeben

Terrassenmarkisen

MessanleitungTerrassenmarkisen

Die lange und störungsfreie Funktion des Rollladens hängt nicht nur von der hohen Qualität seiner Herstellung, sondern auch von seiner korrekten Montage und Montage ab. Damit die Blende perfekt passt, muss die gewählte Stelle richtig und sorgfältig dimensioniert sein.
Es ist unbedingt erforderlich, die folgenden Hilfezeichnungen zu befolgen.

Terrassenmarkise - Vorderansicht
Terrassenmarkise - Seitenansicht
  • A - BREITE DER MARKISE
  • B - MARKISENSCHUTZ

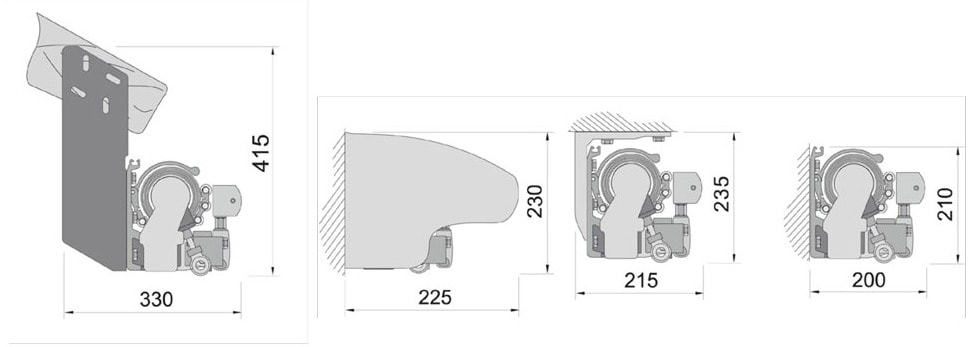

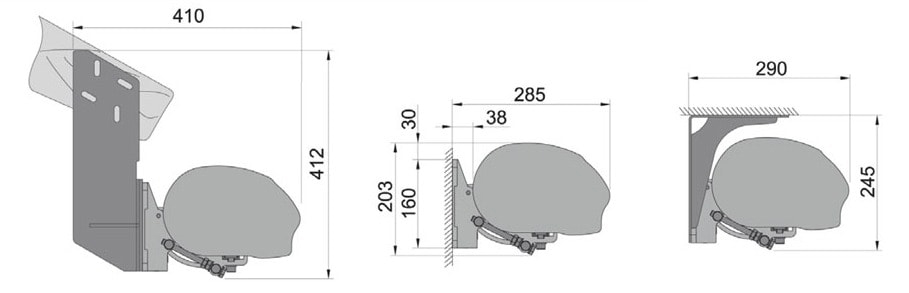

Dimensionierung der Terrassenmarkise
PREMIUM-Markise in der PALLADIO-Kassette


PREMIUM-Markise ohne JAMAICA-Kassette

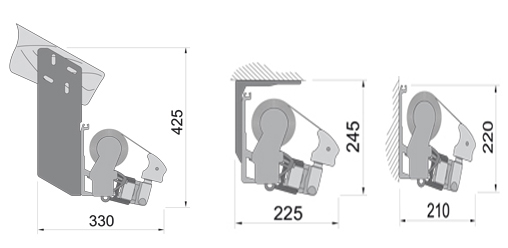

razem.jpg (31 KB) Die Terrassenmarkise SILVER PLUS ohne Kassette

* Alle Maße sind in Millimeter angegeben

Vertikale Fakro VMZ / VMB Markisen

MessanweisungenVertikale Markisen von Fakro VMZ/VMB

Der lange und störungsfreie Betrieb der Fensteröffnung hängt nicht nur von der hohen Ausführungsqualität ab, sondern auch von der korrekten Passung und Montage. Damit die Öffnung perfekt passt, muss die ausgewählte Stelle korrekt und sorgfältig dimensioniert sein.
Die folgende Zeichnung im Hilfsmittel ist unbedingt zu beachten.

Die Messung erfolgt an der Außenseite des Fensters

  • A - BREITE Dies ist die Breite des Außenfensters.
  • B - HÖHE Dies ist die Höhe des Außenfensters.
  • C1, C2, C3 - Die Breite der sichtbaren Elemente in den Einlagen

* C1 und C2 ist die Breite der sichtbaren Rahmenelemente im Seitenteil ( C1<25 mm="" lub="" c2="" 25="" strong="">Montage unmöglich! )

Abmessungen der speziellen Markisen

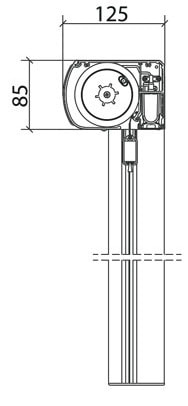

85 mm Kassette
100 mm Kassette
Zusammengesetzte Anleitung
Einzige Anleitung

Abmessungen einer manuellen Handmarkise
Kassette
Zaun

* Alle Maße sind in Millimeter angegeben

VELUX / FAKRO Dachrollos

MessanweisungenVELUX/FAKRO Dachrollos


  • 1. Wenn Sie das VELUX/FAKRO-Fenster in der linken oder rechten Ecke des Flügels öffnen, finden Sie ein Namensschild.
  • 2. Je nach Größe des Fenstermodells wächst das Namensschild an Ort und Aussehen. Überprüfen Sie den Typ und die Größe wie auf der Seite gezeigt.
  • 3. Wählen Sie den passenden Fenstertyp aus: Beispiel FAKRO: 78x118 Beispiel für VELUX: GGL, MK08
  • 4. Wenn sich aus irgendeinem Grund kein Namensschild an Ihrem Fenster befindet, messen Sie das Außenmaß des Flügels (Breite und Höhe) und wenden Sie sich an unseren Berater, der Ihnen helfen kann Sie bestimmen die Größe des Fensters.

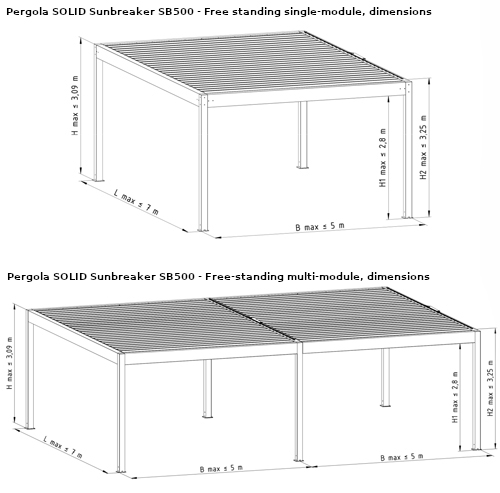

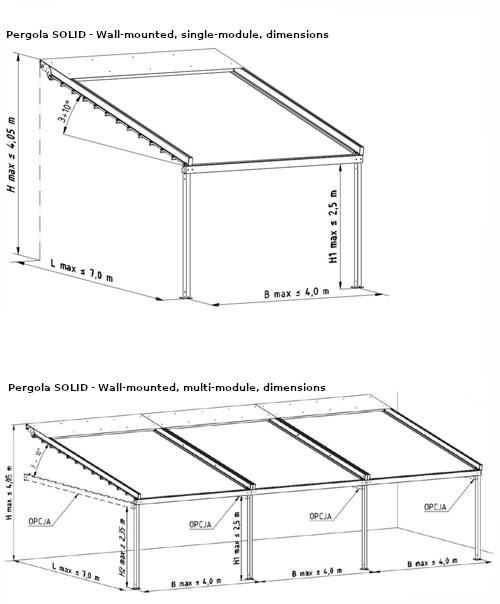

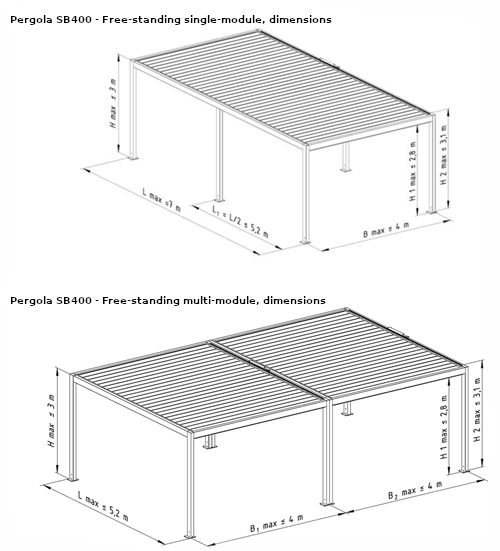

Pergolen

aPomiarowanie-sb500 en.jpg (74 KB)     aSB40-pomiarowanie en.jpg (85 KB)

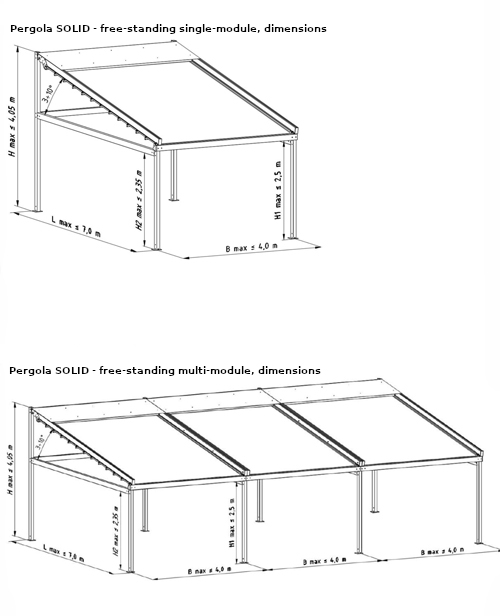

aSolid-przyścienna en.jpg (80 KB)     aSolid-wolnostojaca en.jpg (70 KB)

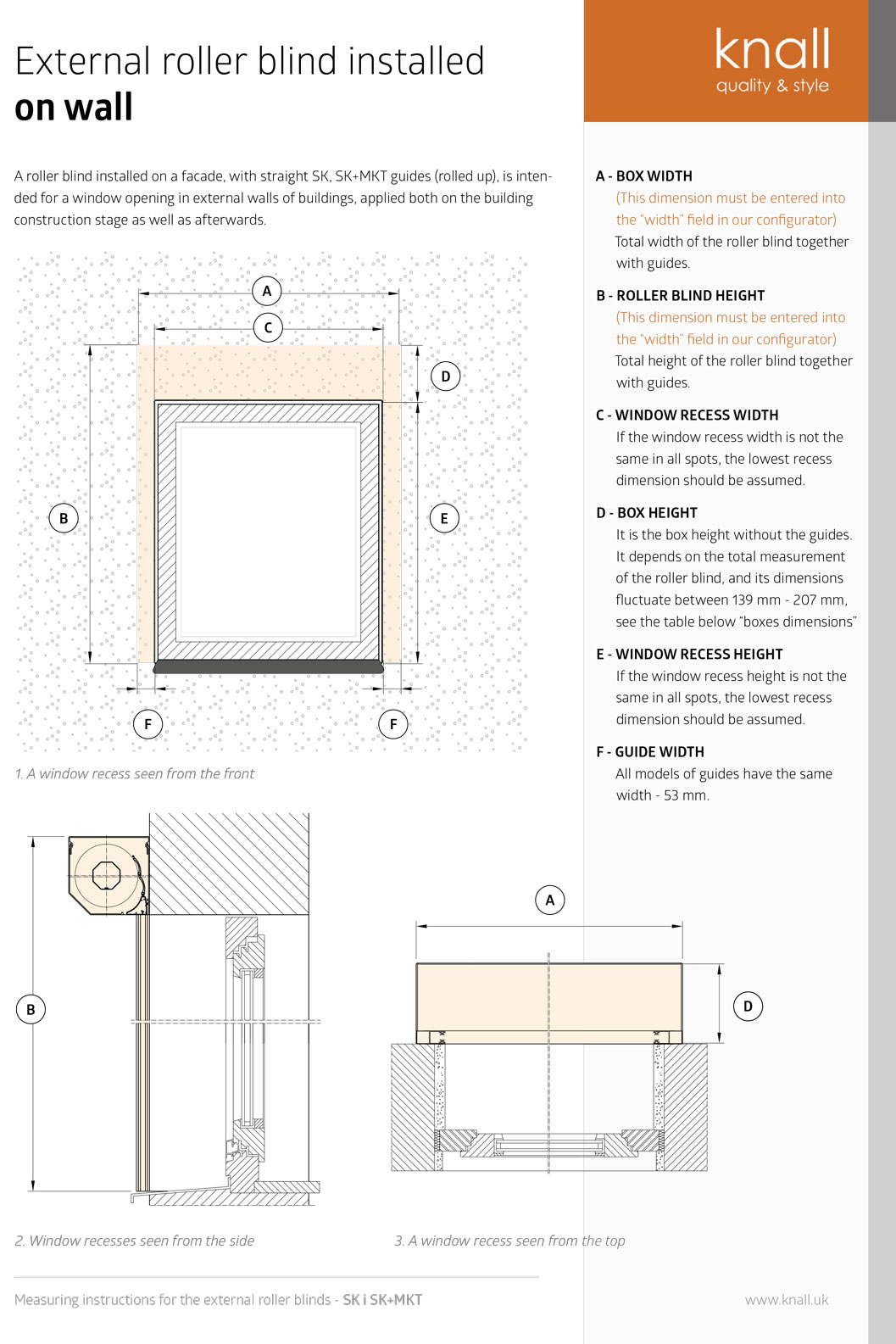

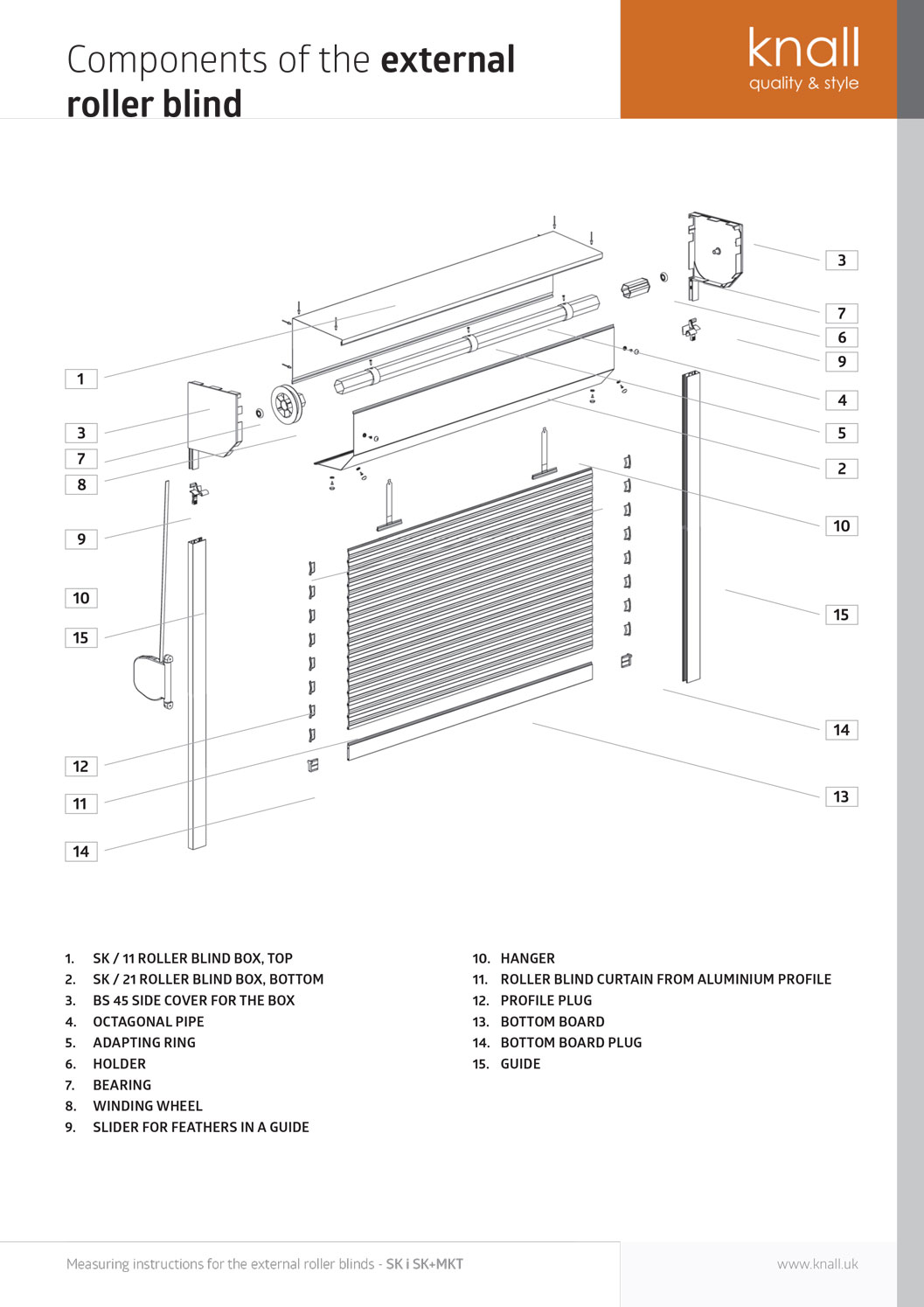

Außenrollos

Fassadenjalousien

MesshandbuchFassadenjalousien

Die lange und störungsfreie Funktion des Rollladens hängt nicht nur von der hohen Qualität seiner Herstellung, sondern auch von seiner korrekten Montage und Montage ab. Damit die Blende perfekt passt, muss die gewählte Stelle richtig und sorgfältig dimensioniert sein.
Es ist unbedingt erforderlich, die folgenden Hilfezeichnungen zu befolgen.

  • A - Gesamtbreite der Fassadenlamelle
  • B - Gesamthöhe des Fassadenrasters

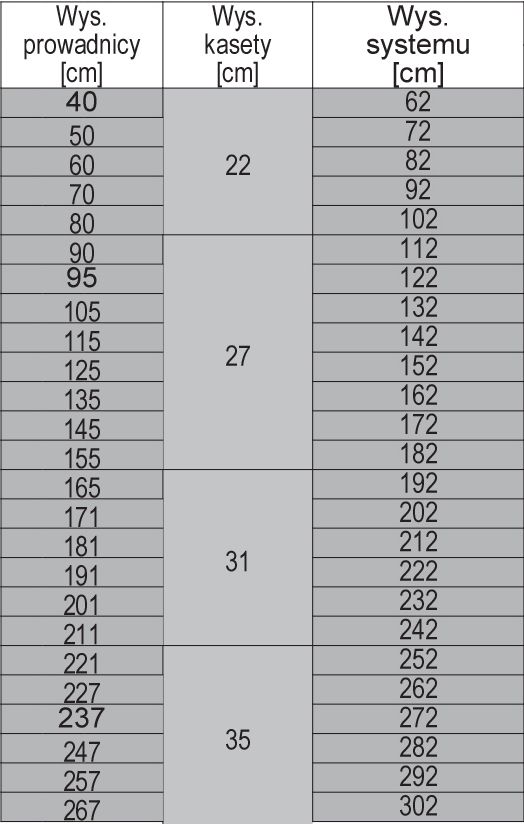

Die Höhe B sollte bei der Box angegeben werden, die Abmessungen der Box sind nach untenstehender Tabelle zu wählen:

skrzynki

SCREEN Außenjalousien

MessanweisungenRoller Screen extern STANDARD

Der lange und störungsfreie Betrieb der Fensteröffnung hängt nicht nur von der hohen Ausführungsqualität ab, sondern auch von der korrekten Passung und Montage. Damit die Blende perfekt passt, muss der gewählte Ort korrekt und sorgfältig dimensioniert sein.
Tragen Sie sich strikt nach der folgenden Zeichnung im Hilfsmittel.


  • A - BREITE Dies ist die Breite des Außenfensters.
  • B - HÖHE Dies ist die Höhe des Außenfensters.
  • C1, C2, C3 - Weite Sichtbarkeitselemente in der Ausrüstung

* C1 und C2 ist die Breite der sichtbaren Rahmenelemente im Seitenteil.

HEMA - Truhe 95

Fall 95 - 45 °
Fall 95 - 90 °
Einzige Anleitung
Untere Schiene

HEMA - Truhe 105

Brust 105 - 45 °
Brust 105 - 90 °
Zweiteilige Anleitung
Untere Schiene

HEMA - Truhe 125

Brust 125 - 45 °
Brust 125 - 90 °
Zweiteilige Anleitung
Untere Schiene

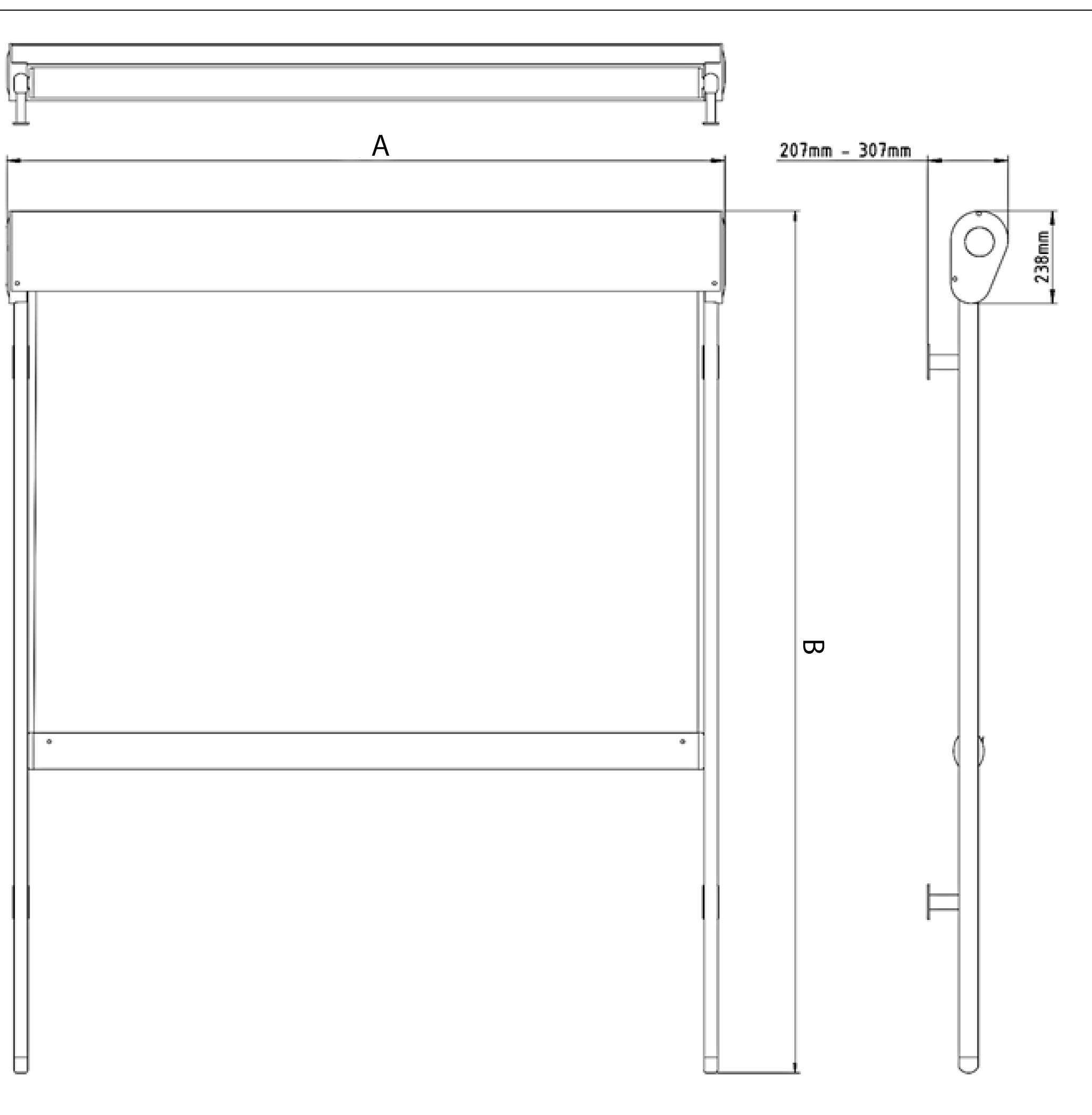

Veranda-Markisen

Balkonmarkisen

pomiar

Vorhänge

MesshandbuchDer Schleier in den Ringen

Damit der Vorhang perfekt passt, muss der gewählte Ort richtig und sorgfältig dimensioniert sein.
Es ist unbedingt erforderlich, die folgenden Hilfezeichnungen zu befolgen.

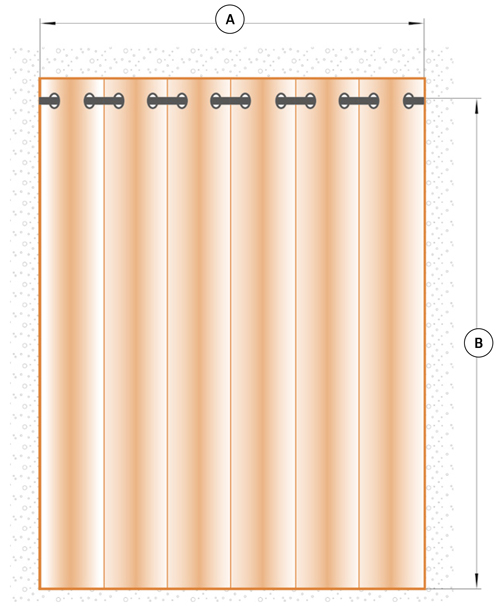

Der Schleier in den Ringen
  • A - BREITE Die Breite der Gardinenstange = die Breite des gekräuselten Stoffes
  • B - HÖHE Der Abstand von der Oberkante der Gardinenstange bis zum Boden oder Fensterbrett indem Sie 2 cm über dem Kreis hinzufügen oder 15-20 cm hinzufügen, wenn der Vorhang auf dem Boden liegen soll.
  • Ringdurchmesser 4 cm.
  • Versteifungsband 10 cm.
  • Die Farben der Ringe: silber golden
  • Sammeln 1: 2

* Alle Maße sind in Millimeter angegeben

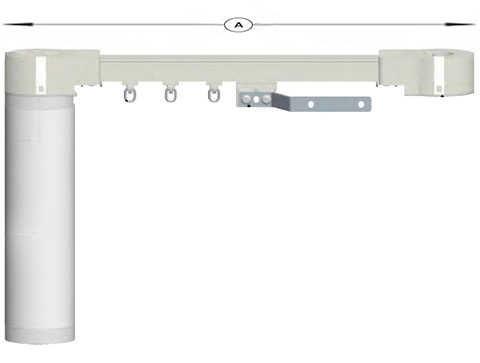

Elektrische Vorhangschienen

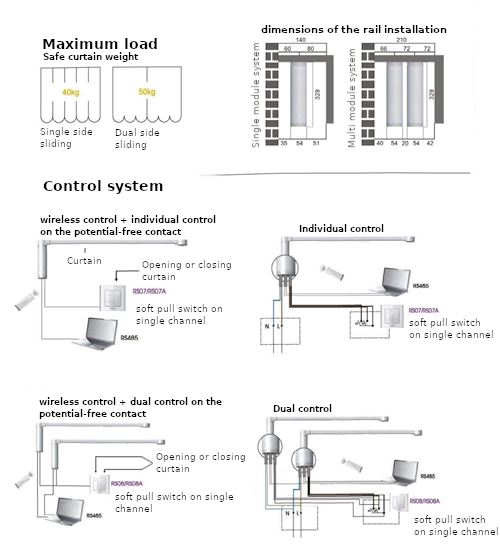

techniczne-karnisz en.png (119 KB)     Karnisz wymiar a.jpg (19 KB)
